[과학][중2-1][2단원] 전류계와 전압계, 옴의 법칙

전류(개수)계와 전압(에너지)계

티스토리는 나무위키 처럼 올리는게 왜 안되냐

연결 방법

① [+] 단자 -> [+] 극, [-] 단자 -> [-] 극

② [-] 단자 ~ 최댓값부터 연결

③ 전류(ㅈㄹ)계 : 직렬(ㅈㄹ) (ㅈ1ㄹ 아니다)

    전압(V)계 : 병렬

Vㅕ엉 렬이다

전기 저항

방해하는 정도이다

전기저항 (R)

뜻

      전선 내의 원자와 충둘

단위

      Ω [옴]

전기 저항의 크기

물질의 종류

 도체 : R↓

 절연체 : R↑

단면적

      1. ------

      2. =====

      3. ||||||||||||

단면적 ↓ , R↑ (반비례)

길이

      1. -------------

      2. ------

      멀리멀리 걸어야 되면 힘이 들듯이 전기도 같다. 길면 R이 올라간다.

길이 ↑ , R↑ (비례)

옴의 법칙☆☆☆

I [전류], V [전압], R [저항]의 관계

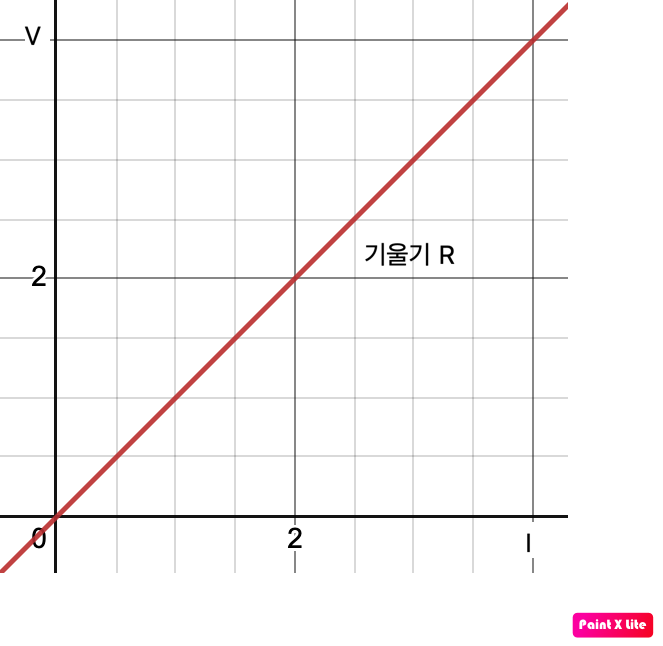

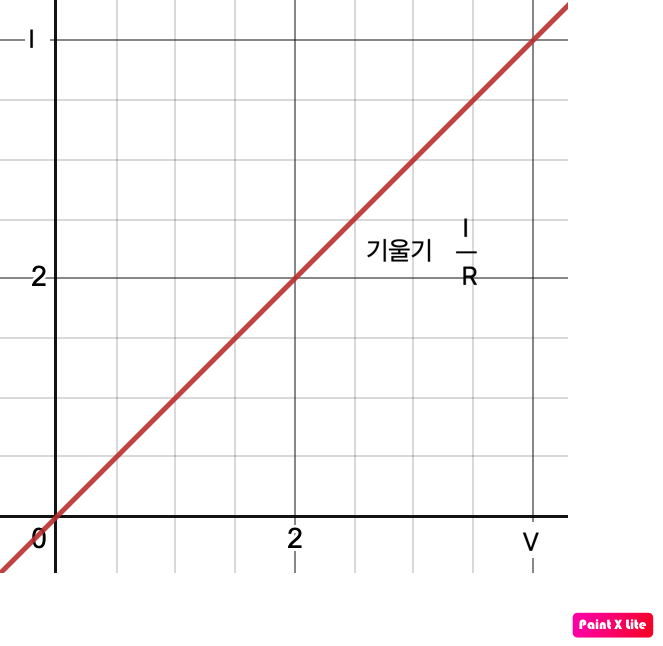

R 일정

      V↑ ->  I↑

I 일정

       R↑ -> V↑

V 일정

       R↑ -> I↓

옴의 법칙

      ① V = I × R

      ② I = V ÷ R

      ③ R = V ÷ I
